自动绕线机的基本构造和原理


      自动绕线机是绕线机中最常用的一款仪器,龙鑫公司主要从事绕线机、自动绕线机、全自动绕线机等,本公司对自动绕线机的一些基本构造和原理有很深刻的了解。自动绕线机是漆包线线圈批量生产加工中最多的绕线机之一,它具有自动计数、自动排线、运行高效、使用便捷等一系列的优点,在平时常见的变压器线圈、镇流器线圈、电磁线圈的生产加工中都可以发现这类绕线机的身影,下面就从自动绕线机的构造和绕线原理来给大家讲解一下这类机型的特点。

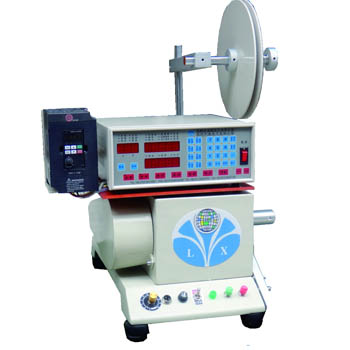

绕线机



主轴系统、排线系统、CNC控制系统、机械结构、附件等部件组成了自动绕线机的基本构造,平时一般我们常见的自动绕线机主轴系统都是采用的交流变频马达来驱动;

排线系统主要是由步进电机、移动光杆位移丝杆、位移丝杆组成;

CNC控制系统则是自动绕线机的控制核心,它将主轴的旋转信号与排线机构的位移信号采集后联动控制,还具有速度控制、计数功能、绕线

工艺设定、数据存储等功能;

机械结构主要包括设备的基座、轴类零件、固定支撑件,它是绕线机的构成的主体;
附件包含的部件较多 由陶瓷过线件、夹具、标准连接件等等,有一些特殊绕线机还配置有完成特定功能的部件。
 那么自动绕线机是怎么运行的呢?它是由CNC控制器分别控制主轴的启停及排线机构的联动运行,根据设定好的工艺来实现排线机构的左右位移和主轴的收卷,当绕线圈数达到设定值后设定自动停止,CNC控制器的功能已经从单一的简单工艺发展到现代多步序复杂工艺的连续运行,目前功能可以满足很多常见线圈的加工工艺。
