自动绕线机的绕线技术与在作中注意细节


自动绕线机有效提高工作效率!绕线机自动加工能力的提高是所有用户都知道的。各种高端传感器、高精度传动元件、伺服系统等精密元件不断应用于绕线机的控制。

一款自动绕线机

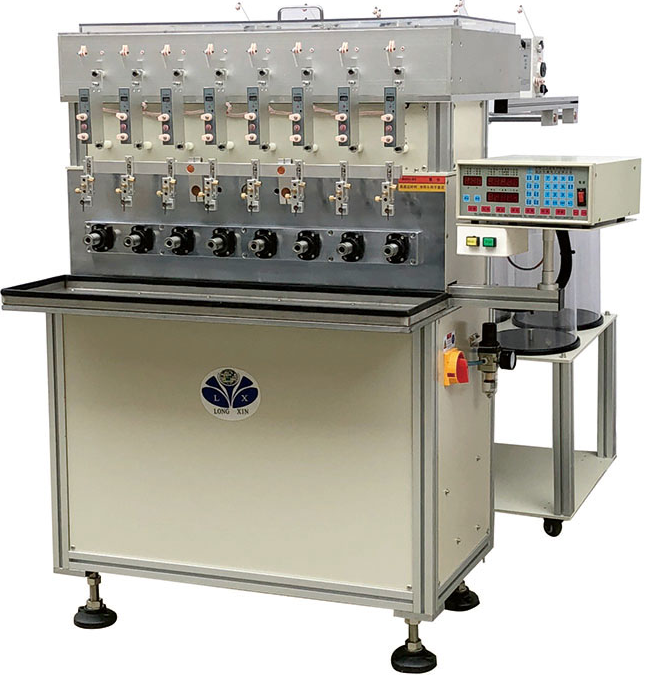

配图:LX-1008-T八轴带绞线自动绕线机

数控绕线机控制系统是目前应用最广泛的领域。具有自动排线功能,在各类线圈的绕线过程中都可以看到。该系统集成了缠绕过程中常用的功能。控制电路集成了设备的控制和信号输入,系统的应用也可以配置随机差分。导线轮是绕线机结构中与漆包线直接接触的机构。不同类型线材的滑轮结构有一定的差异。我们常用的绕线技术有扁线、单股圆线、多股圆线等,下面我们将介绍这三种绕线工艺配置的导线轮的应用。


扁线轮的槽形以矩形或矩形为主,导向轮的宽度和厚度均大于常规钢丝轮。由于扁线在绕制过程中的绕线截面以矩形为主,因此槽间间隙可根据不同的线径进行调整。绕制单根圆线时,一般采用V型导轮,导线可有效地引导在V型槽内。许多自动绕线机的标准配置一般为V型导轮,多股圆线的绕线需要一股漆包线,因此其配置比较特殊,需要U型导轮。

不同的绕线机有不同的绕线工艺,线轮也是如此。不同类型的钢丝轮在材质上有一定的差异。金属、尼龙、铜和铝合金材料常用于绕线盘,一些特殊的绕线盘也是特殊的。

绕线机核心部件控制器的作用。

控制器是绕线机的核心部分,起着重要的作用。同时,该部件的性能也决定了绕线机的工作性能。控制器是绕线机的大脑,负责控制电源、排线等。控制器负责绕线机的整体运行控制和部分部件的供电。如果受到不稳定电网的干扰,很容易出现黑屏、元件失控、死机等现象。因此,我车间应提供专用电源等措施,保证绕线机的供电,使绕线机更好地运行生产运行。绕线机的正常运行需要多种因素的支持,其中电源是一个非常重要的部分。

众所周知,绕线机是一种精密设备,广泛应用于变压器生产厂家。对生产环境和加工工艺有严格要求。在前面提到的一个绕组的运行对电机的功率有很大的影响。目前常用的绕线机控制器有两种。一种是集成供应商提供的通用控制器,另一种是制造商开发的控制器。控制器的常见故障是强电控制部分和按钮。这些问题不能由用户自行解决,需要通知厂家进行维修。变频器的故障也比较常见,可以通过查看变频器显示界面来判断故障,电机故障用户在使用过程中应注意电机是否有异常噪音,温升是否正常,停止设备使用过程中的过载运行;制动器是易损件,在绕线机使用一段时间后应及时调整,必要时更换。

电气控制系统设置不当引起的故障。

系统设置不当属于软故障。卷绕机有一套复杂的控制系统和控制程序。设置不当也会导致故障。用户在使用绕线机前,应先了解说明书中的要点。常见的不当设置包括绕线方向错误、绕线宽度超过设备计划、线径与绕线机速度不匹配、步进单元错误等,目前很多厂家都提供操作培训,用户应派专人学习,避免了改变绕线工艺后绕线机不设置的问题。
