什么环形绕线机?环形绕线机的优点和缺点是什么?


环型绕线机简单的来说就是用来生产绕制环型变压器及环型线圈的绕线机。     
环型绕线机由机头、夹具、机座等三大部份组成,且与平形绕线机不一样是,同一款机头在更换不同规格的储线环之后才能适用不同的线径、绕制不同内径的产品,同时夹具也有相应的夹持范围。
一般环型绕线机上有以下消耗性部件需要经常更换:
(1)储线环,也叫钢圈(Shuttle),机头上最重要的部件之一,用来完成储线及绕线等工作;它的质量的好坏直接影响到使用寿命、间接成本以及绕制产品的质量。
(2)支撑轮,也叫导轮,不同的机头支撑轮的个数也不一样,其材质与使用寿命有直接关系。
(3)夹具滚轮, 此部件的寿命与所绕制产品的线径、大小以及材质有关。
(4)皮带、边滑器等等其它消耗性部件。
总的说来,环型绕线机不但生产的产品与平绕机完全不同,其整个生命周期的消耗费用也大为增加。平绕机一旦购置,一般只产生制作不同制具的费用,而环型绕线机购置后,根据生产产品的线径、大小不同需更换不同储线环及支撑轮,由于铜线始终从储线环一侧滑出(皮带式和边滑式),储线环受力不均,经过一定时间后需更换储线环及支撑轮方可继续生产!不过,环型线圈的附加价值比普通的线线机的高出不少,客户如果有需要,完全可以承受这部分费用购买一台环型绕线机。

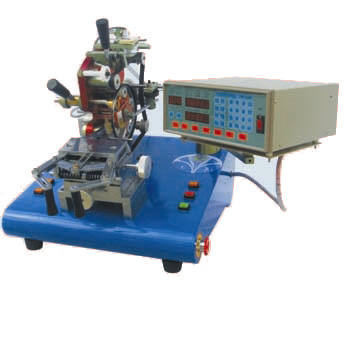

LX-1000皮带式环型绕线机

本设备采用先进电脑CNC系统控制,配合步进马达同步排线,适用各种中线径环型磁环、环型铁芯变压器之绕线制作,可保存0~999种不同产品。
功能与特点:
1. 可设定储线长度。
2. 可根据产品参数(内径、外径、高度、线径、匝数)编辑程度。
3. 可设定绕线速度。
4. 排线模式可顺逆绕两种,角度绕制。
5. 操作简单,具有断电保护功能。
6. 环型皮带式机型可分为大、中、小三种,应客户产品范围而定,特殊产品可定制。
