绕线机系列之环形铁心绕线机技术分享


龙鑫电子是华南最大的绕线机生产厂家,公司有一流的新产品研发能力,环形铁心绕线机也是绕线机的一种,下面介绍一下环形铁心绕线机的详细特点与技术参数,特别提示一下,环形铁心绕线机也是自动绕线机的一种,因功能不一样,定位也不一样.

1,环形铁心绕线机其特征为,它具有以下部分:通过一个动作将环形铁心夹持的环形铁心夹持装置、贯穿被夹持在环形铁心夹持装置上的环形铁心的铁心孔并上下移动,将位于环形铁心上侧的导线穿过环形铁心的铁心孔引导到环形铁心下侧的导线固定装置、当导 线固定装置下降时,将在环形铁心的上侧的导线固定的导线固定装置向下方压紧的压紧装置、将引导到环形铁心下侧的导线围绕环形铁心 卷绕的卷绕装置以及将被导向环形铁心下侧的导线端保持成大致为三角形的导线保持装置.


2,环形铁心绕线装置,其特征在于,环形铁心夹持装置具有:备有设有右螺旋孔的夹持部与设有左螺旋孔的夹持部的一对夹持部,以及连接杆,所述连接杆的一端设有右螺旋部另一 端设有左螺旋部,所述两端与分别设在夹持部上的螺旋孔螺纹配合.
3,环形铁心绕线机其特征在于导线固定部具有上端部设有钩针的钩针杆。
4,环形铁心绕线机其特征在于,导线保持装置具有在向下方展宽的方向上配置的一对导线件以及可自由滑动地配置在各导线件上的输送销。
5、环形铁心绕线机特征在于,压紧装置具有其下端的外径可进入环形铁心的铁心孔内的压入构件。

环形铁心绕线机发明涉及可将中粗以上的导线卷绕到环状铁心上的环形铁心绕线机.

作为这种环形铁心绕线机,在所描述的这种绕线机中,向可沿圆周方向旋转地保持的环形铁心的一个侧面上供应导线,当沿着环形铁心的铁心孔的轴线上下运动的钩针上升时,将所供应的导线挂上,当钩针退出时,将挂上的导线贯穿环形铁心的铁心孔,将贯穿的导线在与 环形铁心轴线大致平行的平面内旋转成螺旋状卷绕在环形铁心上,形成环形线圈。


上述环形铁心绕线机,由于具有借助于沿环形铁心的铁心孔的轴线上下运动的钩针将环形铁心一侧的导线引导到环形铁心的另一侧的结构.所以,对于比0.4mm细的细导线,钓针下降时,钩针的阻力小,所以可使导线通过环形铁心的铁心孔,但是,对于0.5咖至1.2mm左右的中粗线,由于导线所具有的刚性,钩针下降,钧针所遇到的阻力变大,很难确保导线可靠地通过环形铁心的铁心孔,不适宜于向环形铁心上的卷绕.


此外,由于上述环形铁心卷绕机,是与使根据需要的长度剪断的导线保持直线状态的导线保持机构组合使用的,而配置这种导线保持机构需要很大的空间,从而成为使整个装置难以紧凑化的关键。

进而上述环形铁心绕线机,由于需要借助多个操作来进行环形铁心夹持机构的开闭操作,所以难以确保稳定地进行开闭操作.

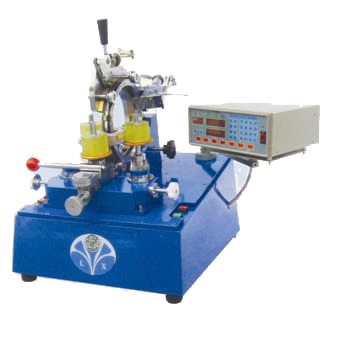

类似产品如图:

绕线机
