龙鑫绕线机转子(转动)的特点!


绕线机,自动绕线机最主要的特点就是绕线转动绕线,所以我们应该重点了解一下绕线机转子转动的特点是什么:

绕组的转子又称电枢(机电能量转换的枢纽部件),主要由电枢铁芯、电枢绕组、换向器、风扇、转轴等部件组成。

(I)电枢铁芯
它是转子磁路的构成部分,用厚0.5mm、带有氧化膜的硅钢 片冲压成形后又叠压成圆柱形。在外圆周上,有均匀分布的梨形槽 或矩形槽,供放置电枢绕组用。为加强冷却,大功率电机中装有风 扇,小功率电机则直接把风扇装在电枢铁芯上。这部分的结构、外 形与交流异步电机的转子铁芯类似。
(2)电枢绕组

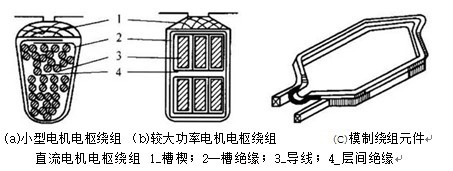

它是直流电机中最重要的部件之一。小功率电机的电枢绕组用 绝缘圆截面多匝导线绕制,大功率电机的电机绕线机一般用较大截 面的绝缘扁铜条制成单元元件,嵌入电枢铁芯的槽内。线圈(元 件)按一定规律联接起来,每个线圈的两端分别接到两个换向片 上。联线规律将在第5章中讨论。绕组线匝之间、线圈(元件) 与铁芯之间都应良好绝缘。嵌线后,槽口用竹或胶木槽楔固定, 外层绕组端部用无纬玻璃丝带绑扎,以防电机运转过程中甩出电 枢绕组。图中是一个槽子的横截面示意图和一个线圈(元 件)图。



(3)绕线机的换向器
它的作用就是使电流“换向”。对电动机而言,它使外部的直 流电及时改变方向在电枢绕组内部转换为交流;对发电机而言,它 把电枢绕组中所发的交流电动势转换为电刷间的直流电动势。换向 器的结构如图2-15所示,许多铜片(即换向片)压紧在一起,铜 片之间用云母片隔开,整个换向片组用V形钢环及螺母固定在钢 套上,安装在电枢的一端。小型直流电机中常用塑料换向器。

换向片及金属套筒式换向器结构 1~换向片;2—片间云母片;3_V形套筒;
4—V形云母环;5—联接片(升高片)
