大中型线圈通常匹配多大的绕线机设备?


    电力拖动设备多数为中小型低压三相异步电动机,通常来说,铁矿车间规模为年采选铁矿石1500万吨,年生产铁精粉500万吨,电力拖动设备多数为大中型三相异步电动机,才能够满足生产需要的。

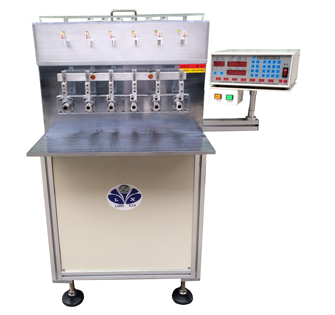

    在这里,为大家推荐一款性价比高,使用方便的大型自动绕线机,该绕线机安装更合理,操作简便,运行更平稳,自动计数,任意调速,显示数字直观,适应各种大中型电机线圈的绕制。

     该绕线机主要由主传动电机配普通卧式减速机、变频器、计数装置、起动控制线路、脚踏开关等组成。

 绕线机

     主轴数:6

主轴速度:8000RPM

控制方式:CNC数位变频控制器

功率:900W

主轴夹具装配内孔:Φ12mm

线径范围:Φ0.03-0.4mm(张力器工作范围根据线径而定)

绕线幅宽:100mm

排线幅宽:140mm

绞线长度:250mm

绞线速度:3000RPM

绞线线径:Φ0.03-0.1mm

工作气压:4-6kgf/ c㎡

工作电压:220VAC

设备尺寸:L/9000*W/900*H/1200mm

设备重量:150kg



1、绕线机工作原理

     根据如图1给出的电气原理图,当输入电源通电后,合上空气断路器QF1, QF2,电源指示灯红灯亮,表示各装置电源接通,然后拨动计数控制器计码盘需要的数目,按启动按钮SB2,此时工作指示灯绿灯亮,踏下脚踏开关使绕线机正转或反转运行,调电位器旋钮直到转速满意为止,旋转圈数通过光电可逆讯号转换器输入计数控制器,当绕制圈数达到所要设定数值时,计数器动作,变频器停止工作,电机停止运转,从而完成一次绕制;进行第二轮工作时,需按下计数器清零键,显示面板恢复零位后,再次踏下脚踏开关,进行第二轮绕线,依次进行。

绕线机工作原理

2、安装调试

     1、按照如图1给出的电路图接线,并保证机体良好接地。

     2、选择好固定地点,栓紧地脚螺栓。

     3、检查一切正常后方可通电试车,电源接通后,按启动按钮,拨动计数控制器为任意值,踏下脚踏开关使绕线机正转或反转运行,观察频率表显示在0-SOHz之间,调电位器旋钮直到转速满意为止,观察计数显示,至额定值自动停车方属正常。

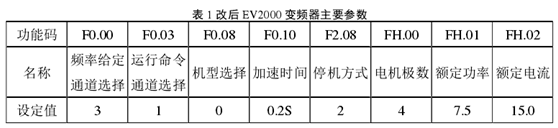

     4、试运行过程中,我们发现变频器参数出厂设定值不合适,必须要根据需要进行调整,如频率给定通道的选择、运行命令通道、加速时间、停机方式等,改后EV2000变频器主要参数设定值见表1:



    5、按照重新修改的变频器参数设定,绕线机运行正常,启动迅速,制动准确,达到了设计要求。



    该大型自动绕线机采用国内先进的计数控制器和EV2000变频器,实现了操作简便,计数准确,运行平稳,调速方便,制动可靠,是绕制各种大中型线圈的理想工具。
