龙鑫电子全自动绕线机伺服系统工作原理


1、全自动绕线机伺服系统工作原理

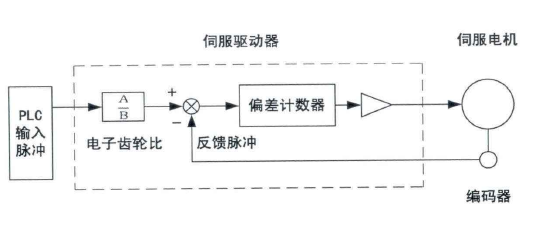

    伺服驱动器作为全自动绕线机的驱动控制部件,与伺服电机组成一个完整的闭环伺服系统,如下图所示。伺服驱动器利用编码线反馈全自动绕线机的脉冲数,并与设定的数目进行比较,利用两者的偏差校正伺服电机的位置,提高了伺服电机定位的精度。同时伺服驱动器能够接收PLC的输入脉冲,并将该脉冲处理后输出给全自动绕线机,从而实现了PLC对全自动绕线机的控制。
全自动绕线机伺服系统工作原理

2、伺服系统的性能介绍
    考虑到系统对于全自动绕线机功率和精度的要求,龙鑫电子的系统排线机构选择日本优质的伺服电机,伺服驱动器选择一与之配套的日本进口产品。
    MR-J2S-20A的基本规格及性能:输入电压为三相AC200V~230V或牟.相
AC230V输入频率为50~60Hz;适用于0.2KW的伺服电机;位置信号的3种输入方式分别为脉冲+方向、正转脉冲串+反转脉冲串和相位差为90度的A/B相脉冲串;编码器分辨率为131072p/r。

   龙鑫电子的全自动绕线机的技术参数:额定输出功率为0.2KW;:额定输出转矩0.64NNm ,最大输出转矩1.9Nm:触}L转速为3000r/min。

   欢迎大家来电咨询订购,谢谢!
