自动调速的绕线机工作原理


本文以编码器、单片机、步进电机为主要部件,设计了一种能自动调速的绕线机,绕线机结构简单、造价低、可靠性好,可应用于纺织、电气等行业。系统的设计包括几个方面的内容:①系统的总体设计;②主要元器件的选择和系统电路的连接;③系统程序的编写。

1自动调速绕线机总体设计及工作原理

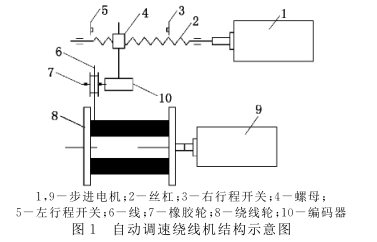

1为自动调速绕线机结构示意图。

自动调速绕线机结构示意图


绕线机系统由移线子系统和调速子系统组成。移线系统由步进电机1、丝杠2、右行程开关开关3、螺母4、左行程开关5组成,步进电机1的主轴和丝杠2的轴连接在一起,螺母4安装在丝杠2,螺母4上安装有编码器10,编码器10的转轴上安装有橡胶轮7,线6压在橡胶轮7,左行程开关5和右行程开关3分别安装在螺母4的两侧。移线系统的步进电机1可带动丝杠2转动,丝杠2可带动螺母4移动,螺母4可带动编码器10和橡胶轮7移动,当螺母4触动行程开关5,单片机控制步进电机1反向旋转,当螺母4触动行程开关3,单片机会控制步进电机1反向旋转。移线子系统可完成线6的横向移动,使线6均匀地缠绕着绕线轮8上。调速系统由橡胶轮7、绕线轮8、步进电机9、编码器10等主要部分组成,调速系统的步进电机9带动绕线轮8旋转时,线6可绕在绕线轮8,同时线6可带动橡胶轮7转动,线6的线速度可通过编码器10输出的脉冲获得。有些行业里输入的线6线速度是恒定的,如步进电机9转速不变,绕线轮8随着缠绕的线的增加绕线的半径会逐渐增大,线6的线速度会逐渐增大,这会造成无法正常绕线,为了保证正常绕线,必须实时调整步进电机9的转速。本文采取以下方法解决线6的线速度恒定问题,绝对值编码器10输出的脉冲输送给单片机,单片机定时采集绝对值编码器10送来的脉冲数目,并和设计的值进行比较,当输入值大于设定值时,单片机控制输出脉冲数目,降低绕线轮8的转速,维持线6的线速度恒定。

2主要元器件的选择和系统电路的连接

2.1主要元器件的选择

绝对值编码器选用欧姆龙E6A2-CS3E,每转10个脉冲输出,供电电压5V,脉冲输出端可直连单片机接口。单片机选用STC89C52RC,它是STC公司生产的一种低功耗、高性能CMOS8位微控制器,8kBFlash,512BRAM,32I/O口线,看门狗定时器,内置4kBEEPROM,MAX810复位电路,316位定时器/计数器,4个外部中断,一个7向量4级中断结构(兼容传统515向量2级中断结构),全双工串行口。选用TB6600型号步进电机驱动器,输入直流电压9V~42V,有过流、过压、欠压、短路等保护。步进电机选用57BYG250B,输出力矩1.2Nm,二相四根引出线。

2.2系统的电路连接

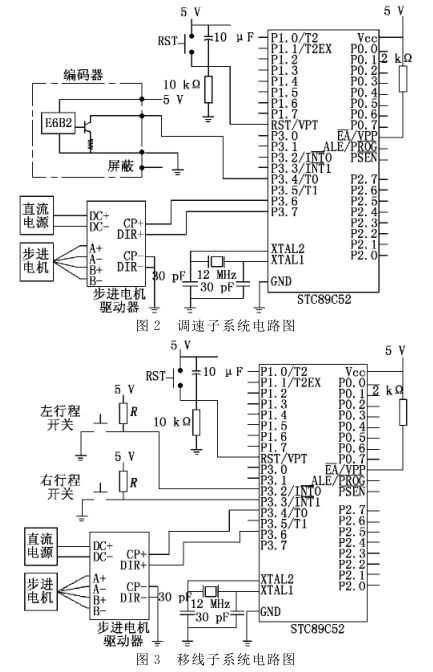

调速子系统和移线子系统的电路图分别如图2、图3所示。

调速子系统和移线子系统的电路图

3系统软件设计

3.1控制系统流程

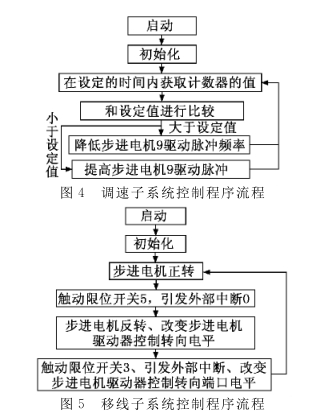

系统软件分为两部分,调速子系统控制程序和移线子系统控制程序。调速子系统控制程序流程如图4所示,移线子系统控制程序流程如图5所示。

调速子系统控制程序流程

关于绕线机程序代码的编辑,请下载附件

本文完成了一种能自动调速的绕线机设计,包括了移线子系统和调速子系统的机械部分的原理性设计、移线子系统和调速子系统的控制系统设计,完成了主要部件的选型、电路的搭接、控制程序的编写。这种能自动调速的绕线机为解决绕线机绕线问题提出了一个新的解决方案,有很强的实用性和推广价值。
