CNC环形绕线机的原理及常见故障处理


龙鑫电子的这款CNC环形绕线机外型新颖,结构合理,采用优质钢材加工而成,机体重,稳定性好,采用CNC数位无刷控制系统,操作简单,维护少,故障低等特点,被新老客户所推荐,下面给大家讲一下这款CNC环形绕线机的原理以及常见问题:

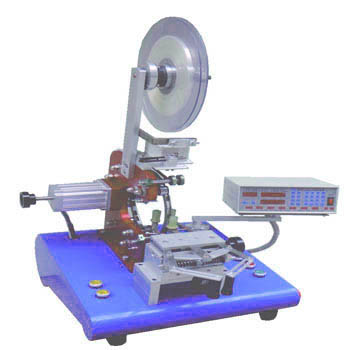

CNC环形绕线机

CNC环形绕线机的原理
1.主机,它是整台机械的主体,包括电气箱、主轴、排线机构等机械与电气部件。
2.节能装置,是整台绕线机的重点,包括硬件(印刷电路板、各类IC、液晶显示屏、按键功能板、外部开关及指示等)以及内部灌注贯注相应的软件等等。
3.驱动装置,它们是数控绕线机执行机构的驱动部件,包罗主轴驱动单元、自排线单元、主轴电机、伺服电机及微步电机等。它在主控板的节制下经由过程电气或电液伺服系统实现主轴和排线驱动。当几个动作单元联动时,就可以完成预定参数线圈的绕制。
4.辅助装置,指数控绕线机一些必要的配套部件,用以保证数控绕线机的运行,如冷却轴流风扇、顶针、照明、监测等。
5.可抽储段位1000步序,可设圈数,外径、内径、高度、角度、线径、方向、速度等参数,具有精确计数,停电记忆,过载过流保护,抗干扰强等功能。

这款CNC环形绕线机广泛应用于开合式互感器、微型(电流、电压)互感器、零序互感器、三相电流互感器、各型环型电感等特殊产品。

如果操作不当,也可能会造成绕线机故障,如果遇到下面几个问题,请对症分析:
1.按启动键后,电机不转
解决方式:可能是由于电机速度太低,不能克服带线后的阻力。这时,您可以考试考试一下调凹凸速百分比。也可能是由于变频器呵护,低压高压呵护,过流呵护而使得电机不工作了。如果这样的话,您可以尝尝封锁电源,检查电源电压和外部负载,确认没问题后再开电源。
2.计数但不排线,而且开机后,排线架复位动作正常
解决方式:可能是由于您设定的线径或宽度为零或从里往外排线时起绕点+宽度>排线行程或从外往里排线时宽度>起绕点,您可以设定正确的线径或宽度。也可能是由于排线方式的设定错误,这就需要您设定正确的排线方式。
3.圈数跨越设定值
解决方式:可能是由于低速太快,所以您要减小低速百分比。也可能是因为预停圈数太少,你可以增加预停圈数。
4.绕完后不复位
解决方式:可能是您将自动复位项设为零,这时您需要将自动复位项设置为1。
5.不自动起动
解决方式:可能是由于该段自动起动项被设为零,您可以将自动起动项设置为1,然后再调试一下。
