龙鑫电子环形绕线机自动控制装置原理


  环形绕线机是专用于绕制环状磁体线圈的设备。其绕制的产品有:电流讯号线圈、脉冲变压器线圈、电流互感器线圈等。以前的环形绕线机上安装的机械计数器,是通过绕线机的传动联锁,使其产生压力带动计数器进行线圈的匝数计数.这种工作方式时间一长,机械计数器内磨损较大时,造成数码不按顺序排列,轻则报废一个线圈,维修计数器;重则更换新的计数器。因此现场工人时刻都要守在绕线机旁,注意数码的数字变化。这种工作状态,既难以保证线圈匝数的准确性,又影响生产进度。经过我公司技术人员的改进,我们采用先进的数控技术,自行研制一套环形绕线机自动控制装置。

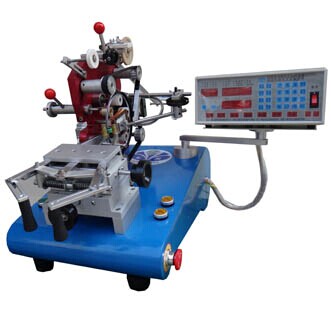

环形绕线机

这款皮带式环型绕线机,使用无刷驱动方式,低噪声,排线配备恒流斩波驱动方式,跟随快速而精密,附件采用品牌产品,性能卓越,使用周期长,适应各种工作环境。



环形绕线机功能与效果

    1、该装置在绕线机工作时,可自动进行0~9999之间任意一位数字的数显和控制,并能准确地反映出绕线机实际所绕的线圈匝数。

    2、能对绕线机的速度进行调整指示,便于工作者直观地进行操作。

    3、自动化程度高,绕线时只需预置线圈匝数,启动绕线机,自控装置开始自动跟踪,整个过程不需人为进行干预。在绕到一个线圈所需匝数时,绕线机自动停机,同时发出报警信号并自动清除该信号。

    4、在外电路由于客观原因而造成停机状况时,自控装置的内部电源,提供VDD电平,显示器保留绕线机停机时所绕线圈的匝数,不使线圈报废。

    5、当自控装置出现不正常状态,可通过手动计数环节进行本机检查,以确定自控装置性能的好坏。

    6、该装置也可用于环形绕线机以外的各种计数场合,并能达到准确的效果。
